Detail produk:
|
| Penggunaan: | Untuk Robot Mobil Pintar Elektronik | Penggantian: | disikat |
|---|---|---|---|
| Kecepatan (RPM): | 15-20000rpm | Jenis: | 545 Dc Gear Motor dengan Encoder |
| Efisiensi: | yaitu 1 | Konstruksi: | Magnet permanen |
| Bahan: | besi tahan karat | Voltase: | 6V/12V/24V |
| Cahaya Tinggi: | Motor Gear Pengurangan Kecepatan 2000RPM,Motor Gear Pengurangan Kecepatan Rosh,motor gear logam mini 2000RPM |
||

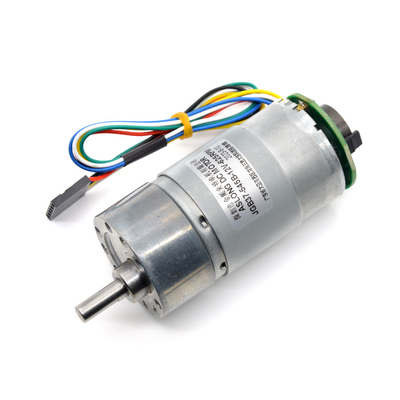

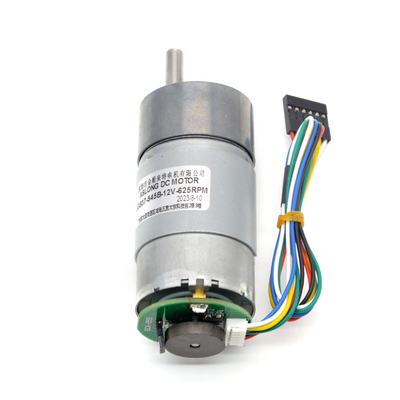

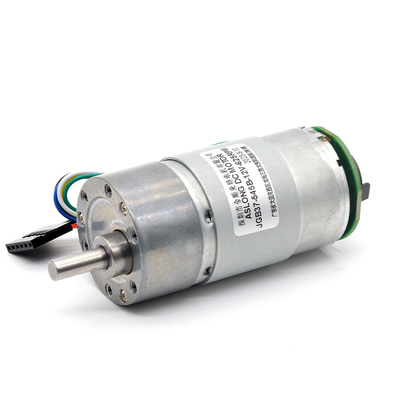

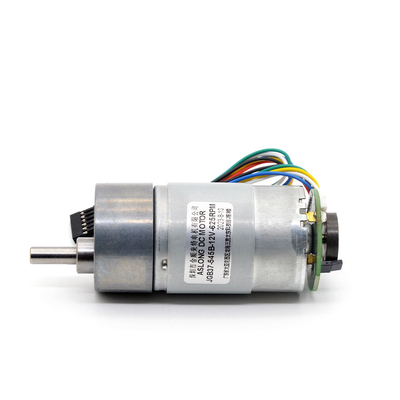

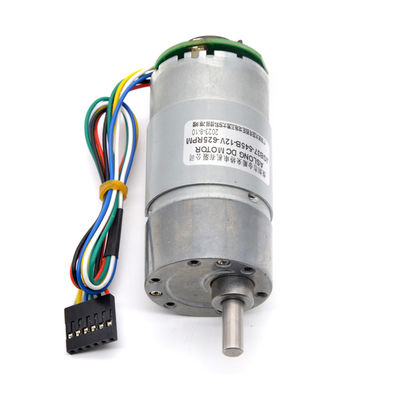

2000 RPM Metal Speed Reduction Gear Motor Torsi Tinggi 24V DC Dengan Encoder
24V DC 15 Sampai 2000 RPM Motor Pengurangan Kecepatan Torsi Tinggi Dengan Holzer Encoder & Metal Gearbox
Motor Gear Pengurangan KecepatanSpesifikasi
Nama motor: Motor DC Geared Dengan Encoder
Tegangan yang dapat Anda pilih untuk motor ini adalah DC 6V;DC 12V Dan DC 24V
Setelah Anda memilih voltase motor, Anda dapat memilih salah satu dari kecepatan berikut untuk dibeli.Kecepatan berikut mengacu pada kecepatan motor tanpa beban, bukan kecepatan beban;
Misalnya, 4RPM berarti motor berputar 4 kali per menit tanpa beban.
DC 6V;Anda dapat memilih kecepatan tanpa beban yang dimiliki:
4rpm/6rpm/11rpm/19rpm/24rpm/35rpm/55rpm/104rpm/166rpm/312rpm/500rpm.
DC 12V;Anda dapat memilih kecepatan tanpa beban yang dimiliki:
8rpm/12rpm/23rpm/37rpm/47rpm/70rpm/110rpm/208rpm/332rpm/625rpm/1000rpm.
DC 24V;Anda dapat memilih kecepatan tanpa beban yang dimiliki:
15rpm/24rpm/46rpm/75rpm/95rpm/140rpm/223rpm/415rpm/660rpm/1250rpm/2000rpm.
Pilih salah satu kecepatan, akan ada torsi pengenal beban yang sesuai, jadi ketika Anda memilih kecepatan motor tanpa beban, kami sarankan Anda merujuk ke torsi pengenal beban motor sesuai dengan beban proyek alih-alih torsi kios motor.
Kecepatan motor berbeda, dan torsi motor juga berbeda.Misalnya, parameter motor yang Anda pilih adalah 12v 8rpm, torsi motor adalah 35KG.CM, Jika parameter motor yang Anda pilih adalah 12v 1000rpm, dan torsi motor adalah 0,5KG.CM.Jadi semakin rendah kecepatan motor yang Anda pilih, semakin besar torsi motor.Sebaliknya, semakin tinggi kecepatan yang Anda pilih, semakin kecil torsi motor.
Beberapa orang akan ragu.Jika kecepatan maksimum motor ini dibeli, seperti 1000rpm, jika kami mengurangi kecepatan motor dari 1000rpm menjadi 8rpm, ketika motor berjalan pada 8rpm, dapatkah torsi motor mencapai 35KG?
Ini tidak mungkin.Ketika kecepatan motor diatur, torsi motor juga akan berkurang seiring dengan penurunan kecepatan.Misalnya, kecepatan motor yang Anda beli adalah 1000rpm, dan torsi motor adalah 0,5KG.CM.Saat Anda mengurangi kecepatan motor, torsi motor akan lebih rendah dari 0,5 KG.Jika kecepatan motor sangat berkurang, torsi motor juga akan sangat berkurang.
Jika Anda membeli kecepatan terendah motor ini, seperti 8rpm, torsi motor adalah 35KG, jika Anda mengurangi kecepatan motor dari 8rpm menjadi 1rpm, torsi motor juga akan lebih rendah dari 35KG.
Jadi Anda perlu mempertimbangkan apakah torsi akhir motor dapat mencapai beban proyek Anda setelah motor diperlambat.Jika tidak, Anda perlu mempertimbangkan untuk memilih kecepatan rendah lainnya atau motor lain.
Anda dapat menghubungi kami tentang prinsip perubahan torsi dengan kecepatan, kami dapat membantu Anda menghindari kesalahan pembelian, terima kasih!
Dengan asumsi bahwa parameter motor yang Anda beli adalah 12v 8rpm, kisaran kecepatan motor yang dapat disesuaikan adalah 0rpm hingga 8rpm, yaitu, kecepatan yang Anda pilih untuk dibeli adalah kisaran yang dapat disesuaikan Kecepatan maksimum.
Arah putaran motor: CW Atau CCW, Dukungan Terbalik;
Kontrol putaran motor searah jarum jam atau berlawanan arah jarum jam dengan mengubah cara elektroda positif dan negatif terhubung.
Bentuk poros motor: diameter poros motor adalah 6mm, silakan lihat tabel ukuran di bawah ini untuk semua dimensi motor.
Bahan roda gigi: Roda gigi logam membuat motor bertahan lebih lama
Motor memiliki kebisingan standar saat bekerja.Jika proyek Anda memiliki persyaratan untuk kebisingan kerja motor, silakan berkonsultasi dengan kami sebelum membeli.Kami akan memberi Anda beberapa saran.Terima kasih.
Ketika motor dibalik, suara kerja motor akan lebih besar dari putaran ke depan, yang normal.
Motor ini cocok untuk berbagai perangkat pintar, tetapi Anda harus hati-hati memeriksa apakah ukuran, tegangan, kecepatan, dan torsi motor sesuai untuk perangkat Anda sebelum membeli.
Berikut ini adalah pengenalan encoder:
Sinyal keluaran: gelombang persegi (default) fase AB
Kisaran suhu pengoperasian: -40 derajat Celcius hingga 120 derajat Celcius
Encoder ini adalah encoder magnetik inkremental dua saluran dan tiga saluran.Sangat cocok untuk digunakan di lingkungan yang keras.Setiap encoder magnetik berisi grid magnetik dan sensitivitas magnetik untuk mendeteksi motor.Outputnya memiliki dua saluran dengan sudut fase kuadratur gelombang persegi 90 derajat;Motor berputar sekali, dan sinyal A dan B masing-masing mengeluarkan 16 pulsa.
Spesifikasi encoder: AB encoder dua fase tegangan sinyal dasar 17-kawat 3.3V atau 5V
Spesifikasi pengkabelan: konektor terminal XH2.5-6PIN
Pengenalan koneksi encoder
(1) Garis merah: kutub positif motor;sambungkan ke kutub positif catu daya DC
(2) Garis hitam: kutub negatif motor;sambungkan kutub negatif catu daya DC
(3) Garis hijau: Sensor Hall GND
(4) Garis biru: Catu daya sensor (Hall Sensor Vcc)
(5) Garis kuning: Titik keluaran Sinyal A (Sensor Hall A Vout)
(6) Garis putih: Titik keluaran Sinyal B (Sensor Hall B Vout)
Lembaran data:
| Model: JGB37-545B | Tanpa Beban | Di Muat | Kios | kotak persneling Panjang |
|||||
| rasio pengurangan | Nilai volt | ||||||||
| Kecepatan | Saat ini | torsi | Kecepatan | Saat ini | torsi | Saat ini | |||
| V | RPM | mA | Kg.cm | RPM | SEBUAH | KG.CM | SEBUAH | mm | |
| 6.3 | 6 | 500 | 100 | 0.2 | 400 | 0,45 | 1.5 | 1.8 | 19 |
| 10 | 6 | 312 | 100 | 04 | 260 | 045 | 25 | 18 | 19 |
| 19 | 6 | 166 | 100 | 0.8 | 140 | 0,45 | 4.7 | 1.8 | 22 |
| 30 | 6 | 104 | 100 | 1.2 | 88 | 0,45 | 7.5 | 18 | 22 |
| 56 | 6 | 55 | 100 | 22 | 47 | 0,45 | 14 | 18 | 24 |
| 90 | 6 | 35 | 100 | 32 | 29 | 0,45 | 22 | 1.8 | 24 |
| 131 | 6 | 24 | 100 | 52 | 20 | 045 | 32 | 1.8 | 265 |
| 168 | 6 | 19 | 100 | 67 | 15 | 045 | 35 | Larangan terkunci | 265 |
| 270 | 6 | 11 | 100 | 10 | G | 0,45 | 35 | 265 | |
| 506 | 6 | 6 | 100 | 20 | 5 | 0,45 | 35 | 29 | |
| 810 | 6 | 4 | 100 | 32 | 3 | 0,45 | 35 | 29 | |
| 63 | 12 | 1000 | 200 | 0,5 | 800 | 1 | 3 | 5 | 19 |
| 10 | 12 | 625 | 200 | 08 | 530 | 1 | 5 | 5 | 19 |
| 19 | 12 | 332 | 200 | 1.4 | 280 | 1 | 94 | 5 | 22 |
| 30 | 12 | 208 | 200 | 1.5 | 176 | 1 | 15 | 5 | 22 |
| 56 | 12 | 110 | 200 | 45 | 95 | 1 | 28 | 5 | 24 |
| 90 | 12 | 70 | 200 | 72 | 58 | 1 | 35 | Larangan terkunci | 24 |
| 131 | 12 | 47 | 200 | 105 | 40 | 1 | 35 | 265 | |
| 168 | 12 | 37 | 200 | 135 | 30 | 1 | 35 | 265 | |
| 270 | 12 | 23 | 200 | 216 | 19 | 1 | 35 | 265 | |
| 506 | 12 | 12 | 200 | 35 | 10 | 1 | 35 | 29 | |
| 810 | 12 | 8 | 200 | 35 | 65 | 1 | 35 | 29 | |
| 63 | 24 | 2000 | 400 | 01 | 1660 | 1.9 | 6 | 11 | 19 |
| 10 | 24 | 1250 | 400 | 1.6 | 1050 | 1.9 | 10 | 11 | 19 |
| 19 | 24 | 660 | 400 | 03 | 558 | 1.9 | 19 | H | 22 |
| 30 | 24 | 415 | 400 | 3.9 | 350 | 1.9 | 30 | 11 | 22 |
| 56 | 24 | 223 | 400 | 09 | 187 | 1.9 | 35 | Larangan terkunci | 24 |
| 90 | 24 | 140 | 400 | 14 | 115 | 1.9 | 35 | 24 | |
| 131 | 24 | 95 | 400 | 20 | 80 | 1.9 | 35 | 265 | |
| 168 | 24 | 75 | 400 | 26 | 62 | 1.9 | 35 | 265 | |
| 270 | 24 | 46 | 400 | 35 | 38 | 1.9 | 35 | 265 | |
| 506 | 24 | 24 | 400 | 35 | 20 | 1.9 | 35 | 29 | |
| 810 | 24 | 15 | 400 | 35 | 13 | 1.9 | 35 | 29 | |
