Detail produk:
|
| Penggunaan: | Untuk DIY | Penggantian: | disikat |
|---|---|---|---|
| Kecepatan (RPM): | 6-1600rpm | Jenis: | Motor DC Gear Dengan Encoder |
| Efisiensi: | yaitu 1 | Konstruksi: | Magnet permanen |
| Bahan: | besi tahan karat | Voltase: | 12V/24V |
| Cahaya Tinggi: | Motor Gear Torsi Tinggi 37mm,Motor Gear Torsi Tinggi Poros Eksentrik,Motor Gear DC Kecil Rosh |
||

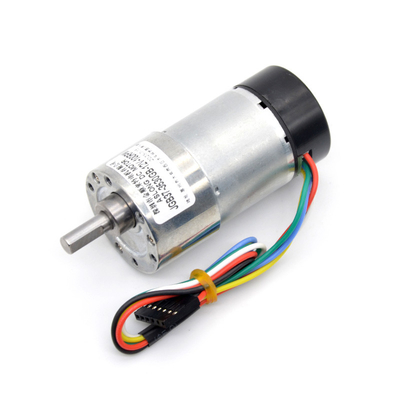

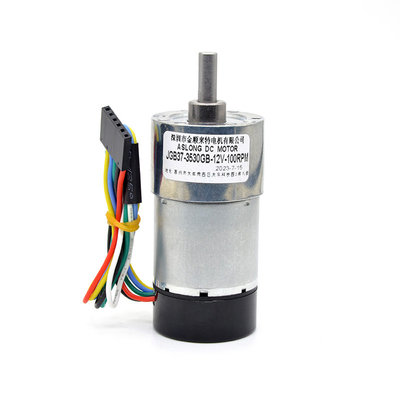

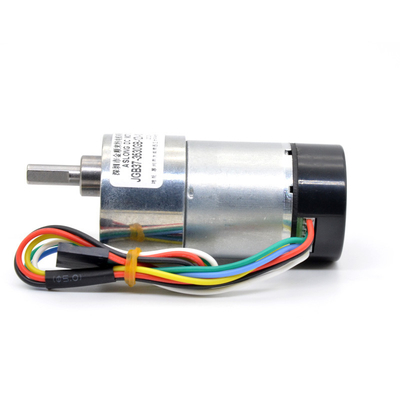

37mm 12v 24v 1600 Rpm Motor Dc Gear Torsi Tinggi Dengan Encoder
37mm Diameter Semua Metal Gear Box 12 v 24 v DC Gear Motor dengan Encoder 7 RPM untuk 1600 rpm Gearmotor motop Torsi Tinggi Poros Eksentrik
Pengenalan motor
1. Nama motor: DC Gear Motor 12V 24V Dengan Encoder & tutup pelindung
2. Tegangan pengenal memiliki DC 12V dan DC 24V
3. DC 12V;Anda dapat memilih kecepatan tanpa beban yang dimiliki:
6rpm/10rpm/18.5rpm/30rpm/38rpm/56rpm/89rpm/167rpm/267rpm/500rpm/800rpm
Torsi terukur antara 0,32 hingga 41 KG.CM;torsi kios: antara 1.16-50KG.CM, disarankan agar beban proyek Anda tidak melebihi torsi pengenal;Pilih kecepatan tanpa beban di DC 12V, akan ada torsi pengenal dan torsi kios yang sesuai, silakan lihat tabel parameter di bawah ini.
4. DC 24V;Anda dapat memilih kecepatan tanpa beban yang dimiliki:
12rpm/20rpm/37rpm/60rpm/76rpm/111rpm/178rpm/333rpm/533rpm/1000rpm/1600rpm
Nilai torsi antara 0,4 Sampai 50 KG.CM;torsi kios: antara 1.7-60KG.CM, disarankan agar beban proyek Anda tidak melebihi torsi pengenal;Pilih kecepatan tanpa beban di DC 24V, akan ada torsi pengenal dan torsi kios yang sesuai, silakan lihat tabel parameter di bawah ini.
5. Arah putaran motor: CW Atau CCW, Dukungan Terbalik;
Kontrol putaran motor searah jarum jam atau berlawanan arah jarum jam dengan mengubah cara elektroda positif dan negatif terhubung

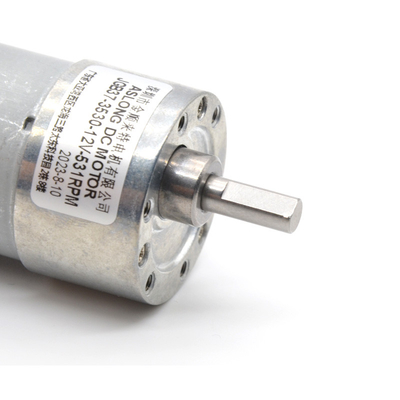

6. Bentuk poros motor : Tipe D, silakan lihat tabel ukuran di bawah ini untuk semua dimensi motor.
7. Bahan roda gigi: Roda gigi logam membuat motor bertahan lebih lama
8. Kecepatan motor dapat diatur menggunakan pengontrol kecepatan.
9. Motor memiliki kebisingan standar saat bekerja.Jika proyek Anda memiliki persyaratan untuk kebisingan kerja motor, silakan berkonsultasi dengan kami sebelum membeli.Kami akan memberi Anda beberapa saran.Terima kasih.
Ketika motor dibalik, suara kerja motor akan lebih besar dari putaran ke depan, yang normal.
10. Motor ini cocok untuk berbagai peralatan otomasi mikro.Selama Anda memastikan bahwa voltase dan torsi motor pilihan Anda sesuai dengan voltase dan beban proyek Anda sebelum membeli, tidak ada batasan ruang lingkup penggunaan motor ini.
Misalnya, Mobil Mainan ;tirai listrik;Motor papan reklame;Peralatan rumah tangga dll

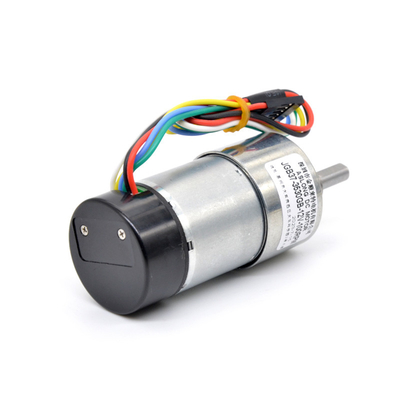

Pengenalan pembuat enkode
1. Fitur luar biasa: encoder motor ini;motor memiliki fungsi pengukuran kecepatan;
2. Encoder memiliki kinerja tinggi dan merupakan encoder magnetik inkremental dua saluran dan tiga saluran.Itu dapat beradaptasi dengan lingkungan yang keras.Setiap encoder magnetik berisi grid magnetik dan sensitivitas magnetik untuk mendeteksi motor.Sudut fase kuadratur dari dua saluran output adalah gelombang persegi 90 derajat Celcius, motor memiliki dua garis sinyal, motor berputar satu putaran, setiap output 16 gelombang persegi
Berikut ini adalah diagram skema koneksi encoder ;keluaran sirkuit;keluaran gelombang persegi
Metode pengkabelan
Garis merah: kutub positif catu daya DC terhubung ke motor
Kabel hitam: Kutub negatif catu daya DC terhubung ke motor
Garis hijau: Sensor ground
Garis biru: Catu daya sensor
Kabel kuning: Sinyal A titik keluaran
Garis putih: Titik keluaran Sinyal B
Struktur:
1. Gunakan semua roda gigi logam
2. Kumparan tembaga murni dengan konduktivitas super tinggi dan tahan suhu tinggi
3. Motor memiliki encoder, Anda dapat mengukur jumlah putaran
4. Menggunakan roda gigi berkualitas tinggi, roda gigi tersebut diberi perlakuan panas dan lebih tahan aus, membuat motor bertahan lebih lama.
5. Motor tautan ini tidak memiliki penutup pelindung.Jika Anda membutuhkan motor dengan penutup pelindung, silahkan hubungi kami sebelum membeli.
Tabel parameter motor:
Beban proyek Anda tidak boleh melebihi torsi pengenal motor, jika tidak, umur motor akan berkurang
Parameter pada tabel di bawah ini adalah parameter untuk sambungan motor tegangan pengenal 12v / 24v
Jika motor terhubung ke input tegangan non-nilai, semua parameter motor akan berubah.
| JGB37-3530 Tingkat Volt DC12V | |||||||||||
| Rasio Pengurangan | 6.25 | 10 | 18.8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
| Tanpa beban Arus (ma) | <120 | <120 | <120 | <120 | <120 | <120 | <120 | <120 | <120 | <120 | <120 |
| Tanpa beban RPM | 1600 | 1000 | S31 | 333 | 178 | 111 | 76 | S9 | 37 | 20 | 12 |
| Torsi beban (Kg, cm) | 0,3 | 0.38 | 0,7 | 1.14 | 2.1 | 3.4 | 5 | 6.3 | 10 | 19 | 30 |
| Muat RPM | 1120 | 800 | 424 | 266 | 412 | 88 | 60 | 47 | 29 | 16 | 9 |
| Beban Saat Ini (ma) | <400 | <400 | <400 | <400 | <400 | <400 | <400 | <400 | <400 | <400 | <400 |
| Torsi Maks (Kg.cm) | 1 | 1.S2 | 2.8 | 4,5 | 8.4 | 13 | 20 | 25 | Maks 40 KG | ||
| Panjang kotak roda gigi (rrm) | 19 | 19 | 22 | 22 | 24 | 24 | 26,5 | 26,5 | 26,5 | 29 | 29 |
| JGB37-3530 Tingkat Volt DC24V | |||||||||||
| Rasio Pengurangan | 6.25 | 10 | 18.8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
| Tanpa beban Arus (ma) | <S0 | <50 | <50 | <50 | <50 | <50 | <50 | <50 | <50 | <50 | <S0 |
| Tanpa beban RPM | 960 | 600 | 319 | 200 | 107 | 66 | 45 | 35 | 22 | 12 | 7 |
| Torsi beban (Kg, cm) | 0.2 | 0,29 | 0,54 | 1.1 | 1.6 | 2.61 | 3.7 | 4.8 | 7.8 | 14 | 23 |
| Muat RPM | 672 | 480 | 255 | 160 | 85 | 52 | 36 | 28 | 18 | 10 | 5.6 |
| Beban Saat Ini (ma) | <100 | <100 | <100 | <100 | <100 | <100 | <100 | <100 | <100 | <100 | <100 |
| Torsi Maks (Kg.cm) | 1 | 1.16 | 2.1 | 4.4 | 6.4 | 10 | 14.8 | 19 | Maks 31 KG | ||
| Panjang kotak persneling (mm) | 19 | 19 | 22 | 22 | 24 | 24 | 26,5 | 26,5 | 26,5 | 29 | 29 |
| Anda dapat membeli motor JGB37-3530 dengan encoder | |
| Jika Anda hanya ingin memiliki motor yang terpisah, Anda dapat memilih motor JGB37-3530 saja. | |
| Kami juga menawarkan motor 3530C |
